K29-34 TS

Der Leistungsstärkste seiner Klasse

Hohe Höhen sind kein Problem

Der K29-34 TS ist der vielseitige, leistungsstarke Kran in der 7,5 to. Klasse. Entwickelt wurde der Kran für den ambitionierten Dachdecker und Zimmermann, der in seiner Firmenstrategie an die alte Führerscheinklasse III gebunden ist. Dank seiner in dieser Gewichtsklasse einmaligen Leistungsstärke erfüllt dieser Kran alle Anforderungen die im herkömmlichen Dachdecker- und Zimmermannsbereich oder auch am Flachdach bzw. im kleineren Hallenbau abgerufen werden.

Die Hakenhöhe von über 34 m ermöglicht den Einsatz in der Stadt und auf dem Land gleichermaßen. Die große Reichweite auch bei schwereren Lasten ermöglicht den Einsatz im Holzrahmenbau wie im Flachdachbereich. Für den Dachdecker ist die außergewöhnlich große Reichweite bei 250 kg sehr hilfreich.

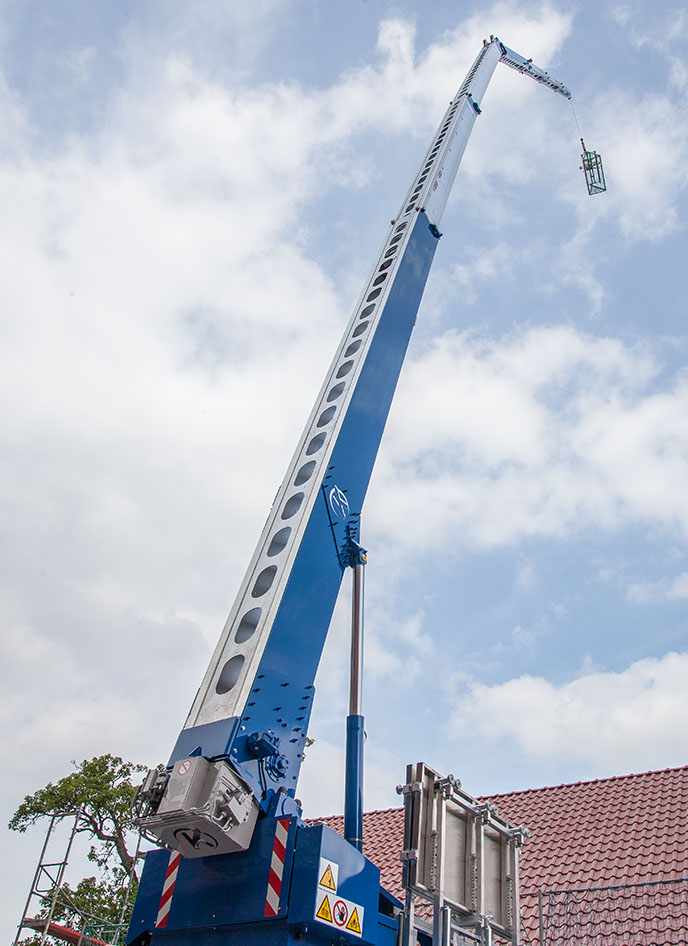

Absolut vielseitig

Die Vielseitigkeit des Kranes wird auch durch die einfache, werkzeugfreie Umrüstmöglichkeit zur Hubarbeitsbühne unterstrichen. Der K29-34 TS erfüllt alle sicherheitstechnischen Anforderungen der strengen Hubarbeitsbühnennorm und ist so jederzeit auch als reichweitenstarke und komfortable Hubarbeitsbühne nutzbar.

Das Klaas-Zubehör-Haltersystem sorgt für sicheren Zubehörtransport im Straßenverkehr. Es ist kein lästiges verzurren mehr nötig und die Rüstzeiten entfallen fast komplett, somit ist eine deutliche Zeitersparnis auf der Baustelle gewährleistet. Dank der Klaas-Vollverkleidung haben Sie geräumige, abschließbare Staufächer, die sicheres, Regen- und Schmutzgeschütztes Einlagern von Werkzeug und Zubehör garantieren. Die hochwertige, saubere Gesamtoptik machen den Kran noch wertiger.

Ein wichtiger Baustein im Konzept des K29-34 TS sind die geringen Unterhaltskosten. Dank des sparsamen separaten Dieselmotors im Vergleich zu herkömmlichen Motoren spart der K29-34 TS mit jeder Betriebsstunde mehrere Liter Diesel: Das spart Geld und dient der Umwelt.

Der Einsatz moderner Windensysteme und der qualitativ hochwertige Gesamtaufbau sichern niedrige Wartungskosten und eine hohe Wertstabilität auch in der Zukunft.

Ihre Vorteile auf einen Blick

TS-Mastsystem

Hochfeste Aluminium-Spezial-Legierung
Verringerte Windbelastungen durch gelaserte Löcher
Hohe Torsionssteifigkeit durch gezielten Mastaufbau
Höhere Materialstärken an belasteten Zonen
Niedriges Eigengewicht durch den Werkstoff Aluminium
Wartungsarm

Vollverkleidung

Geräumige, abschließbare Staufächer
Sicheres regengeschütztes Einlagern von Werkzeug und Zubehör
Rundum Unterfahrschutz mit integrierter Treppe für den sicheren Aufstieg
Große Ablagefläche auf dem Kran
Hochwertige, saubere Gesamtoptik

Antriebskonzept

Separater leistungsstarker Dieselmotor für den Kranbetrieb
Geringer Treibstoffverbrauch – dadurch enorme Kostenersparnis und Entlastung der Umwelt
Keine Belastung des LKW-Motors durch den Kranbetrieb
Elektronische Tanküberwachung am Kran und in der Fernbedienung

Bühnenbetrieb

In kürzester Zeit werkzeugfreies Umrüsten zur Arbeitsbühne
Automatische Nivellierung der Bühne
Einfaches Heranfahren selbst an schwierige Gegebenheiten durch 45° seitliche Drehbarkeit nach links und rechts

Hakenlast (stand. / optinal)
2,0 t / 3,5 t
Hakenhöhe
34,2 m
Stützbreite (min.)
2,33 m
Stützbreite (max.)
5,27 m
Windenzugkraft
2,0 t
Windengeschwindigkeit
50 m/min
Ausleger
4,7 m
Auszug 1
7,85 m
Auszug 2
11,0 m
LKW
7,49 t
Fahrzeugmaße (LxBxH)
9,4 x 2,55 x 3,85 m
Radstand
3900 mm

Lastendiagramm

Vorbehaltlich technischer Änderungen. Alle Maße sind ca.- Angaben.

Abstützsystem

Massive Stahlstützen für einen sicheren Stand
V-Abstützung am Fahrerhaus mit optimaler Ausladung nach vorne
Komfortable Vollhydraulische Abstützung:
Stufenloses seitliches Ausfahren der Stützbalken
Stufenlose Höhennivellierung der Stützzylinder

Dynamische Reichweiten-Anpassung (DRA)

Maximale stufenlose Anpassung der Reichweite an die jeweilige Aufbaufläche
Drehbereichsbeschränkung auf Basis der Aufbaufläche und Aufbausituation
Berücksichtigung äußerer Faktoren wie Windlast und Fahrstil

Elektronische Stützenüberwachung (ASC)

Durchgängige Überwachung jeder einzelnen Stütze auf Standsicherheit
Anpassung der Fahrgeschwindigkeit an die gesamte Standsicherheitssituation
Elektronische Unterstützung für den korrekten und sicheren Aufbau des Kranes

SPS/ CAN-BUS-Steuerung

Doppelte, hochmoderne SPS/CAN-BUS-Steuerung für höchste Sicherheit
Optimale Ausnutzung aller Leistungsressourcen
Sanfter Start-Stopp ermöglicht schwingungsarmes Arbeiten
LCD-Display an der Funkfernbedienung und am Kran serienmäßig
Doppelte Ausführung von Klappspitz- und Wippzylindern für schwingungsarmes und sicheres Arbeiten mit dem Mastsystem
